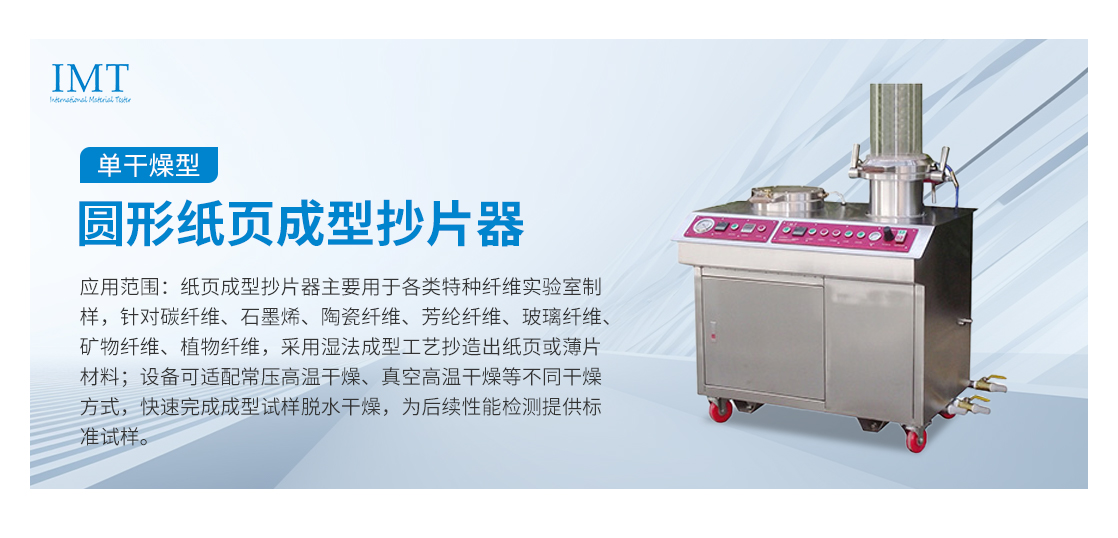

圆形纸页成型抄片器—单干燥型

如果您有兴趣合作，请立即与我们联系，我们会尽快给您反馈！

电话：

137-1195-2380

热线：

4007-003386

邮箱：

imttest@163.com

立即咨询

所属分类：

特种纤维成型应用系列

关键词：碳纤维、石墨烯、陶瓷纤维、芳纶纤维、玻璃纤维、矿物纤维、植物纤维

应用范围：纸页成型抄片器主要用于各类特种纤维实验室制样，针对碳纤维、石墨烯、陶瓷纤维、芳纶纤维、玻璃纤维、矿物纤维、植物纤维，采用湿法成型工艺抄造出纸页或薄片材料；设备可适配常压高温干燥、真空高温干燥等不同干燥方式，快速完成成型试样脱水干燥，为后续性能检测提供标准试样。

产品描述

符合国际测试标准：
GB/T24324-2009、QB/T3703-1999、SO 5269/2 & ISO 5269/3， 5269/2, NBR 14380/99, TAPPI T-205, DIN 54358, ZM V/8/76
实验室纸页成型器是一种利用快速凯塞法或者Tappi成型法将植物纤维、动物纤维、无机纤维、化学纤维、人造合成纤维等等通过湿法成型的方式抄造成纸张或者薄片材料装置，还可以通过配合常压高温干燥，或者真空高温干燥等干燥方式进行快速干燥。

研究单位和企业研发单位，通常使用该设备进行传统的纸浆造纸抄片成型，碳纤维、玻璃纤维、陶瓷纤维等等无机纤维的湿法抄片成型，芳纶纤维、PET纤维、PBO纤维、PPS纤维等等高分子化学纤维的湿法造纸成型，纳米纤维素纤维、微晶纤维素纤维、石墨烯、碳纳米管纤维等等纳米材料的湿法薄片成型。

使用纸页成型器在实验室做出各种材料的片状样品后，可以使用这些样品对各种湿法工艺、湿法工艺配方、产品物理性能、产品光电性能、化学品性能等等进行更加精确的数据分析。

应用范围：纸页成型抄片器主要用于各类特种纤维实验室制样，针对碳纤维、石墨烯、陶瓷纤维、芳纶纤维、玻璃纤维、矿物纤维、植物纤维，采用湿法成型工艺抄造出纸页或薄片材料；设备可适配常压高温干燥、真空高温干燥等不同干燥方式，快速完成成型试样脱水干燥，为后续性能检测提供标准试样。

技术参数 / Technical Parameter
成型部分
应用范围	0~1000 CSF
浆池容量	11000 ml
试样直径	圆形，Φ≤200mm；方型和其它尺寸需定制
成型部材质	不锈钢材质
成型克重范围	最低成型克重5g，最高厚度约20mm片状材料，具体克重和厚度根据纤维种类而定
匀度指数	均匀度40~110，具体情况视不同纤维种类与打浆度而定
网目选择	80/100/120/200/300/400/500，标配其中一种，根据不同纤维特性配备
高压脱水控制系统	配备高压反吸高真空系统
成型网外径	Φ257mm
网部夹具材质	304#不锈钢
泄水网部材质	纯青铜
泄水效率	0.7/4h/cm²
三层滤层	314-397-363cm²
泄水槽	20 Cir
泄水孔径	Φ3mm
浆平流度	18mmH
三级滤水	20-160-710mm
真空部分
真空方式	全封闭或半封闭水封式真空泵组件，强力提高真空强度
真空通道	5-5高强真空通道，实现多通道高流量真空脱水
真空管	采用耐高温、耐高压、高物理强度的特氟隆管材
真空循环保护	带真空堵塞保护装置
干燥真空度	最大真空-0.09MPa，极限真空度-0.1MPa
抽滤真空度	最大真空-0.09MPa，极限真空度-0.1MPa
密封装置
密封圈	纯硅胶密封圈，W9mm，H4mm
加力装置	手柄杠杆120mm，手柄直径Φ3mm，转轴尺寸Φ40mm×40mm，环扣位采用圆V型偏心圆加力装置，整体采用304不锈钢材料
水循环部分
自来水循环	一键式自来水循环系统
白水循环	配备白水循环系统
手动加水	配备手动加水窗口10×16mm
泄水系统	一键式排水系统，配备智能角阀泄水功能
白水池结构	一体式白水循环，与真空池连体，水体连通，全304不锈钢
加热功率	1.6kW × 1组
真空泵电机功率	0.25kW × 2组，总功率约2.1kW
