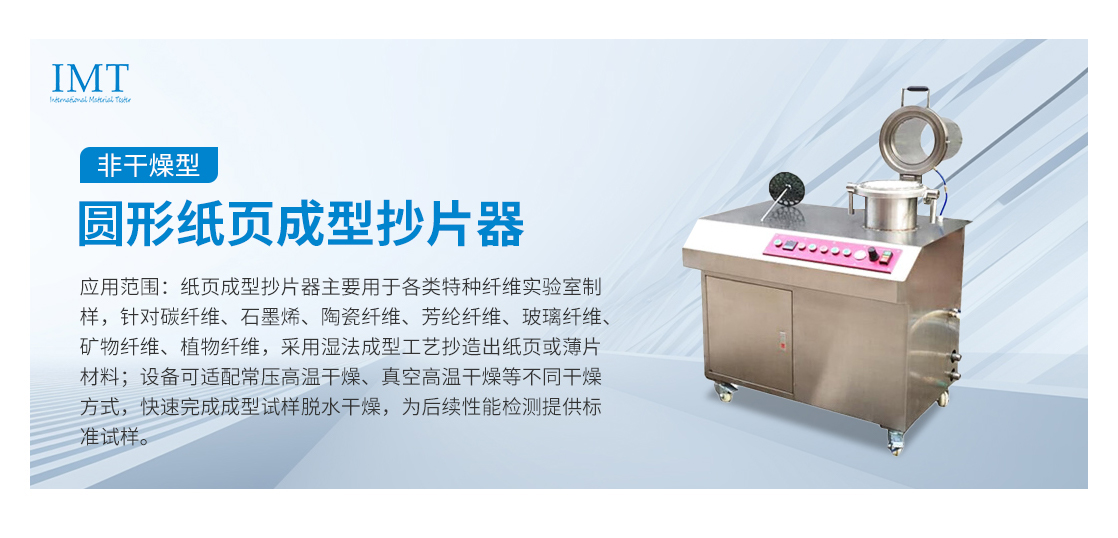

圆形纸页成型抄片器—非干燥型

如果您有兴趣合作，请立即与我们联系，我们会尽快给您反馈！

电话：

137-1195-2380

热线：

4007-003386

邮箱：

imttest@163.com

立即咨询

所属分类：

特种纤维成型应用系列

关键词：碳纤维、石墨烯、陶瓷纤维、芳纶纤维、玻璃纤维、矿物纤维、植物纤维

应用范围：纸页成型抄片器主要用于各类特种纤维实验室制样，针对碳纤维、石墨烯、陶瓷纤维、芳纶纤维、玻璃纤维、矿物纤维、植物纤维，采用湿法成型工艺抄造出纸页或薄片材料；设备可适配常压高温干燥、真空高温干燥等不同干燥方式，快速完成成型试样脱水干燥，为后续性能检测提供标准试样。

产品描述

符合国际测试标准：
GB/T24324-2009 、QB/T3703-1999、ISO 5269/2 & ISO 5269/3， 5269/2, NBR 14380/99, TAPPI T-205, DIN 54358, ZMV/8/76

高精密型
成型部分
应用范围	0~1000CSF
浆池容量	11000ml
试样直径	圆形，Φ≤200mm，方型和其它尺寸需定制。
成型部材质	304#不锈钢
成型克重范围	最低成型克重5g，最高厚度可以实现20mm左右的片状材料，具体克重和厚度要根据纤维的种类而定。
匀度指数	纸张均匀度可达96左右，具体情况要视不同纤维种类而定
网目选择	80/100/120/200/300/400/500，标配其中一种网目，根据不同的纤维特性配备
成型网外径	Φ257mm
网部夹具材质	304#不锈钢
泄水网部材质	纯青铜
成型网部厚度	12mm
泄水网部外径	Φ220mm
泄水网部厚度	15mm
泄水效率	0.7/4h/cm²
泄水槽	20Cir
泄水孔径	Φ3mm
浆平流度	18mmH
真空部分
真空方式	全封闭或半封闭水封式真空泵组件，强力提高真空强度
真空通道	5-5高强真空通道，实现多通道高流量真空脱水
真空管	真空管采用耐高温、耐高压、高物理强度的特氟隆管材
抽滤真空度	最大真空-0.09MPa，极限真空度-0.1MPa
密封装置
密封圈	纯硅胶密封圈，W9mm，H4mm
加力装置	手柄杠杆120mm，手柄直径Φ3mm，转轴尺寸Φ40mm×40mm，环扣位使用圆V型偏心圆加力装置，整个加力装置使用304不锈钢材料。
水循环部分
自来水循环	一键式自来水循环系统
白水循环	配备白水循环系统
手动加水	配备手动加水窗口10×16mm
泄水系统	一键式排水系统，配备智能角阀泄水功能
白水池结构	一体式白水循环，与真空池连体，水体连通，全304不锈钢。
电源	220V，50Hz

普通型
成型部分
应用范围	0~1000CSF
浆池容量	11000ml
试样直径	圆形，Φ≤200mm，方型和其它尺寸需定制。
成型部材质	特种铝复合金属材料
成型克重范围	最低成型克重5g，最高厚度可以实现20mm左右的片状材料，具体克重和厚度要根据纤维的种类而定。
匀度指数	纸张均匀度可达92左右，具体情况要视不同纤维种类而定
网目选择	80/100/120/200/300/400/500，标配其中一种网目，根据不同的纤维特性配备
成型网外径	Φ257mm
网部夹具材质	304#不锈钢
成型网部厚度	12mm
泄水网部外径	Φ220mm
泄水网部厚度	15mm
泄水网部材质	特种铝复合金属材料
泄水效率	0.7/4h/cm²
泄水孔径	Φ3mm
浆平流度	18mmH
真空部分
真空方式	全封闭或半封闭水封式真空泵组件，强力提高真空强度
真空通道	5-3高强真空通道，实现多通道高流量真空脱水
真空管	真空管采用耐高温、耐高压、高物理强度的特氟隆管材
抽滤真空度	最大真空-0.09MPa，极限真空度-0.1MPa
密封装置
密封圈	纯硅胶密封圈，W9mm，H4mm
加力装置	手柄杠杆120mm，手柄直径Φ3mm，转轴尺寸Φ40mm×40mm，环扣位使用圆V型偏心圆加力装置，整个加力装置使用304不锈钢材料。
水循环部分
自来水循环	一键式自来水循环系统
白水循环	配备白水循环系统
手动加水	配备手动加水窗口10×16mm
泄水系统	一键式排水系统，配备智能角阀泄水功能
白水池结构	一体式白水循环，与真空池连体，水体连通，全304不锈钢。
电源	220V，50Hz
