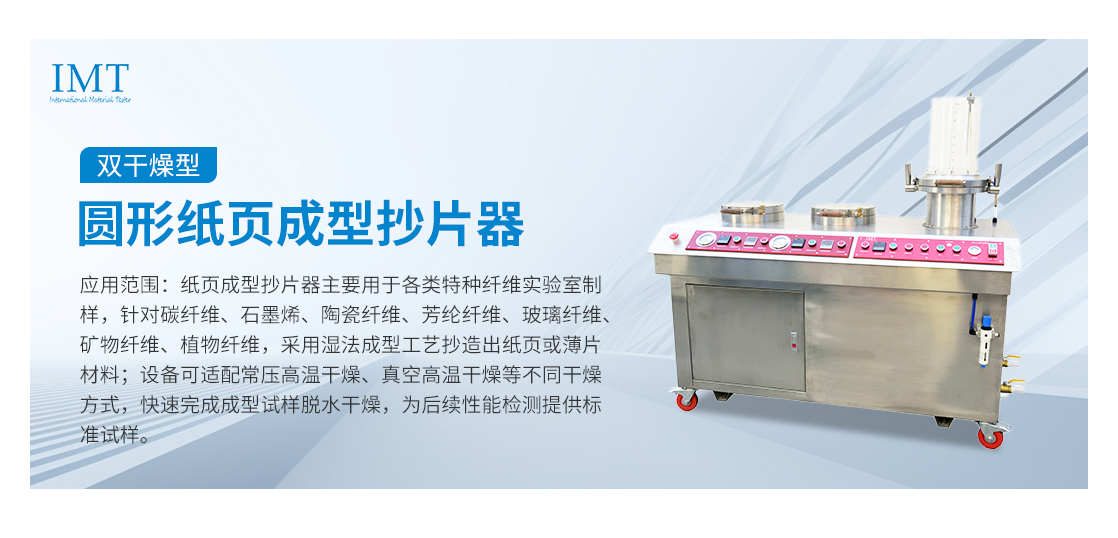

圆形纸页成型抄片器—双干燥型

如果您有兴趣合作，请立即与我们联系，我们会尽快给您反馈！

电话：

137-1195-2380

热线：

4007-003386

邮箱：

imttest@163.com

立即咨询

所属分类：

特种纤维成型应用系列

关键词：碳纤维、石墨烯、陶瓷纤维、芳纶纤维、玻璃纤维、矿物纤维、植物纤维

应用范围：纸页成型抄片器主要用于各类特种纤维实验室制样，针对碳纤维、石墨烯、陶瓷纤维、芳纶纤维、玻璃纤维、矿物纤维、植物纤维，采用湿法成型工艺抄造出纸页或薄片材料；设备可适配常压高温干燥、真空高温干燥等不同干燥方式，快速完成成型试样脱水干燥，为后续性能检测提供标准试样。

产品描述

符合国际测试标准：GB/T24324-2009 、QB/T3703-1999 、SO 5269/2 & ISO 5269/3 ， 5269/2, NBR 14380/99, TAPPI T-205, DIN 54358, ZM V/8/76

高精密型
成型部分
应用范围	0~1000CSF
浆池容量	12000ml
试样直径	圆形，Φ≤200mm
成型部材质	304#不锈钢
高压脱水控制系统	配备高压反吸高真空系统
成型网外径	Φ257mm
网部夹具材质	304#不锈钢
泄水网部材质	纯青铜孔筛板
泄水效率	0.7/4h/cm²
泄水保护	带泄水反吸保护
三层滤层	314-397-363cm²
泄水槽	20Cir
泄水孔径	Φ3mm
浆平流度	18mmH
三级滤水	20-160-710mm
网目选择	80/100/120/200/300/400/500，标配其中一种网目，根据不同的纤维特性配备
匀度指数	均匀度40~110，具体情况要视不同纤维种类与打浆度而定。
成型克重范围	最低成型克重5g，最高厚度可以实现20mm左右片状材料，具体克重和厚度根据纤维的种类而定。
配备浆料控制系统	装配浆料进料限位传感装置，可控制浆料过多导致溢流的情况
真空部分
真空方式	全封闭或半封闭水封式真空泵组件，强力提高真空强度
真空通道	5-5高强真空通道，实现多通道高流量真空脱水
真空循环保护	自带真空水位感应装置，自动加水，自动感应停止，同时带真空堵塞保护装置
真空管	真空管采用耐高温、耐高压、高物理强度的特氟隆管材
干燥真空度	最大真空-0.09MPa，极限真空度-0.1MPa
抽滤真空度	最大真空-0.09MPa，极限真空度-0.1MPa
干燥部分
真空压力板	采用纯青铜材料，激光制孔，确保真空抽滤的均匀性。
排气孔径	Φ3mm
加热方式	盘式发热，确保横向温度均匀度，实现均匀加热的目的。
干燥温度	常温~140°C，无级可调
温控系统	进口欧姆龙温控系统
干燥时间	三单位自由切换，随意设定，1~99.99min或1~99.99或1~99.99h
干燥工位	1个干燥工位
显示方式	触屏分段，可自行设置程序，自动运行设备
干燥效率	0.7/4h/cm²
流体运动槽	20Cir
真空度密封膜盖	纯硅胶膜（采用模具开模精加工处理）
密封圈	纯硅胶密封圈
干燥方式	采用二级干燥方式，自带泄压装置，干燥速度提升至少一倍
干燥厚度	一级厚度15mm，二级厚度25mm
密封装置
密封圈	纯硅胶密封圈，W9mm，H4mm
加力装置	手柄杠杆120mm，手柄直径Φ3mm，转轴尺寸Φ40mm×40mm，环扣位使用圆V型偏心圆加力装置，整个加力装置使用304不锈钢材料。
水循环部分
自来水循环	一键式自来水循环系统
白水循环	配备白水循环系统
手动加水	配备手动加水窗口10×16mm
泄水系统	一键式排水系统，配备智能角阀泄水功能
白水池结构	一体式白水循环，与真空池连体，水体连通，全304不锈钢。
加热功率	1.6kW × 1组，真空泵电机功率：0.25kW × 1组，总功率约2kW
外形尺寸	1600mm × 850mm × 1300mm
