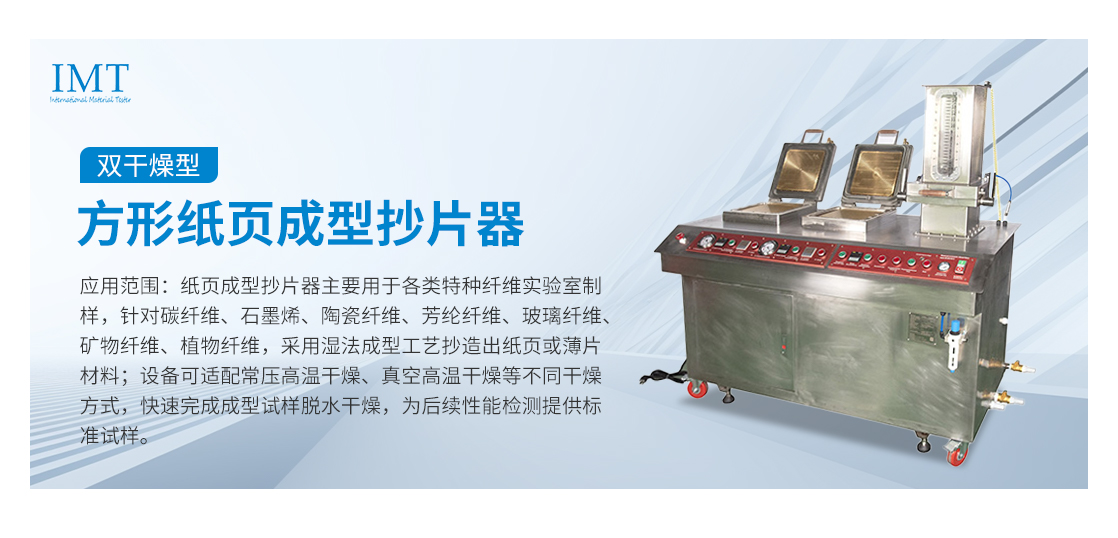

纸页成型抄片器—方形双干燥型

如果您有兴趣合作，请立即与我们联系，我们会尽快给您反馈！

电话：

137-1195-2380

热线：

4007-003386

邮箱：

imttest@163.com

立即咨询

所属分类：

特种纤维成型应用系列

关键词：碳纤维、石墨烯、陶瓷纤维、芳纶纤维、玻璃纤维、矿物纤维、植物纤维

应用范围：纸页成型抄片器主要用于各类特种纤维实验室制样，针对碳纤维、石墨烯、陶瓷纤维、芳纶纤维、玻璃纤维、矿物纤维、植物纤维，采用湿法成型工艺抄造出纸页或薄片材料；设备可适配常压高温干燥、真空高温干燥等不同干燥方式，快速完成成型试样脱水干燥，为后续性能检测提供标准试样。

产品描述

符合国际测试标准

GB/T24324-2009 、QB/T3703-1999、ISO 5269/2 & ISO 5269/3， 5269/2, NBR 14380/99, TAPPI T‑205, DIN 54358, ZMV/8/76

技术参数 / Technical Parameter
成型部分
应用范围	0~1000 CSF
浆池容量	11000 ml
试样直径	圆形，Φ≤200mm；方型和其它尺寸需定制
成型部材质	不锈钢材质
成型克重范围	最低成型克重5g，最高厚度约20mm片状材料，具体克重和厚度根据纤维种类而定
匀度指数	均匀度40~110，具体情况视不同纤维种类与打浆度而定
网目选择	80/100/120/200/300/400/500，标配其中一种，根据不同纤维特性配备
高压脱水控制系统	配备高压反吸高真空系统
成型网外径	Φ257mm
网部夹具材质	304#不锈钢
泄水网部材质	纯青铜
泄水效率	0.7/4h/cm²
三层滤层	314‑397‑363cm²
泄水槽	20 Cir
泄水孔径	Φ3mm
浆平流度	18mmH
三级滤水	20‑160‑710mm
真空部分
真空方式	全封闭 rep 半封闭水封式真空泵组件，强力提高真空强度
真空通道	5‑5高强真空通道，实现多通道高流量真空脱水，可根据实际情况增加真空通道，加大真空力度。
真空控制	真空速度无极可调。
真空管	真空管采用耐高温、耐高压、高物理强度的特氟隆管材
抽滤真空度	最大真空‑0.09Mpa,极限真空度‑0.1Mpa
排水系统	一键式气动排水系统，不锈钢角阀。
网目选择	40/60/80/100/,标配一种网目，其余根据企业需求配置
匀浆方式	具备气动自动匀浆模式。
白水池结构	单体结构，一体式白水循环，与真空池连体，水体连通。
机体材料	整机机体不锈钢304#，抄片成型部不锈钢，白水浆池组件304#不锈钢，真空池304#不锈钢，滤水盘青铜。
重量	非标产品以实际总量为准
干燥部分
真空压力板	不锈钢材质
排气孔径	Φ3mm
加热方式	盘式发热，确保横向温度均匀度实现均匀加热的目的。
干燥温度	常温~140°C 无极可调
干燥时间	1~99.99min 可调
干燥工位	2个干燥工位
干燥效率	0.7/4h/cm²
真空度密封膜盖	纯硅胶膜盖
密封圈	纯硅密封
干燥方式	二级干燥方式
干燥厚度	一级厚度15mm，二级厚度25mm
干燥开合方式	一键式自动开合，简单便利
